国产av新搬来的白领女邻居-国产av亚洲aⅴ一区二区-国产av亚洲第一女人av-国产av亚洲精品久久久久-国产av亚洲精品久久久久久-国产av亚洲精品久久久久久小说

常州精密鋼管博客網(wǎng)

解決零件內(nèi)孔的耐磨防腐問題-采用氮碳共滲鹽浴復(fù)合處理技術(shù),

石油鉆井市場(chǎng)內(nèi),對(duì)于內(nèi)孔需要較高耐磨性和良好抗蝕性能的零件,傳統(tǒng)工藝一般采用鍍鉻處理,將零件其他部位加工到成品尺寸后包覆絕緣層,再進(jìn)行鍍鉻處理,鍍鉻工藝采用含量高、氧化性強(qiáng)的鉻酸酐,危害人體和污染環(huán)境,且鍍鉻溶液的陰極效率低,大量電流消耗于析出氫氣的反應(yīng),浪費(fèi)能源。現(xiàn)有的激光熔覆技術(shù),通過熔融合金粉,可以對(duì)零件外表面或內(nèi)表面端部進(jìn)行耐磨防腐處理,但對(duì)于零件內(nèi)孔的中間部位,若孔徑深且小,操作極難,也無法滿足要求。因此,必須采用一種環(huán)保高效的工藝,來解決零件內(nèi)孔的耐磨防腐問題。


1.試驗(yàn)研究

本文采用氮碳共滲鹽浴復(fù)合處理技術(shù),即在一定溫度下,將零件放入氮化爐鹽浴中,氮化鹽中的氰酸根分解產(chǎn)生的N、C原子可在零件表面形成鐵的化合物層和擴(kuò)散層,然后再將零件放入氧化爐鹽浴中以形成黑色氧化膜層,因此零件表面為由金屬元素的氮化物和氧化物組成的復(fù)合滲層,表面硬度大幅度提高,摩擦系數(shù)低,表面的電極電位也得到提高,使產(chǎn)品表面形成耐磨防腐層。


零件原材料選用調(diào)質(zhì)中碳鋼42CrMo,投料尺寸Ф140mm×676mm,進(jìn)行以下加工:下料→粗加工→調(diào)質(zhì)處理→第一次粗加工,車去氧化皮→半精加工,將零件耐磨防腐處理部位加工成型→氮碳共滲鹽浴復(fù)合處理→第二次粗加工→精加工→檢驗(yàn)。氮碳共滲鹽浴復(fù)合處理技術(shù)工藝路線為:清洗去油→裝夾→預(yù)熱→鹽浴氮化→鹽浴氧化→空冷→水洗。


其中,調(diào)質(zhì)前尺寸為Ф136mm×孔Ф60mm×674mm,調(diào)質(zhì)處理參數(shù)如下:840~855℃淬火加熱保溫120~140min,在水基淬火液中冷卻3~5min后轉(zhuǎn)油冷卻,590~610℃回火加熱保溫150~170min后水冷,調(diào)質(zhì)處理后表面硬度為318~331HBW。進(jìn)行氮碳共滲鹽浴復(fù)合處理的溫度必須低于調(diào)質(zhì)處理的回火溫度,以保證氮碳共滲鹽浴復(fù)合處理后,零件的基體性能滿足工具使用要求。因其他部位具有高的硬度易引起產(chǎn)品失效,所以零件為半成品進(jìn)行氮碳共滲鹽浴復(fù)合處理,處理完后進(jìn)行第二次粗加工,用超硬刀具車去不需要耐磨防腐處理部位的氮碳共滲硬化層。零件配帶同爐試料塊,進(jìn)行相關(guān)性能檢測(cè)。


2.性能檢測(cè)

(1)對(duì)氮碳共滲鹽浴復(fù)合處理后的零件進(jìn)行力學(xué)性能檢測(cè),檢測(cè)結(jié)果見表1,結(jié)果表明,嚴(yán)格控制好調(diào)質(zhì)回火溫度及氮碳共滲鹽浴復(fù)合處理溫度,經(jīng)過氮碳共滲鹽浴復(fù)合處理后,零件的基體材料力學(xué)性能優(yōu)良,仍能滿足產(chǎn)品使用要求。

1 零件氮碳共滲鹽浴復(fù)合處理后的力學(xué)性能

抗拉強(qiáng)度Rm/MPa

屈服強(qiáng)度RP0.2/MPa

斷后伸長(zhǎng)率A%

斷面收縮率Z%

硬度HBW

1050

975

16.5

56.5

285297

1060

990

17.0

56.5

(2)檢測(cè)零件氮碳共滲鹽浴復(fù)合處理后的硬度,首先測(cè)試表面硬度,三個(gè)硬度值分別為896.51HV0.1、918.93HV0.1、907.59HV0.1,平均硬度值為907.68HV0.1。對(duì)斷面用4%的硝酸酒精溶液腐蝕,金相顯微鏡400×下觀察可知化合物深度為20μm左右,見圖1,檢測(cè)斷面梯度硬度,整個(gè)硬化層大約為0.5mm,見圖2。

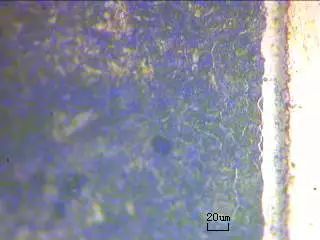

圖1 氮碳共滲鹽浴復(fù)合處理斷面金相

圖2 氮碳共滲鹽浴復(fù)合處理斷面梯度硬度


(3)按ASTM Bll7標(biāo)準(zhǔn)對(duì)氮碳共滲鹽浴復(fù)合處理后的試樣進(jìn)行連續(xù)噴霧試驗(yàn),鹽霧試驗(yàn)溫度35℃±2℃,相對(duì)濕度>95%,5% NaCl水溶液噴霧。試驗(yàn)結(jié)果表明,經(jīng)氮碳共滲鹽浴復(fù)合處理后的零件抗蝕性優(yōu)良,經(jīng)168h后無明顯銹蝕,圖3所示為鍍鉻試樣與氮碳共滲鹽浴復(fù)合處理試樣鹽霧試驗(yàn)后的效果對(duì)比。

圖3 鍍鉻與氮碳共滲鹽浴復(fù)合處理試樣鹽霧試驗(yàn)后


3.應(yīng)用實(shí)施

將零件裝配在產(chǎn)品上,該零件內(nèi)腔充滿液體,錐體活塞在其內(nèi)部運(yùn)動(dòng),利用液壓工作原理來進(jìn)行作業(yè),其中,錐體活塞表面進(jìn)行了強(qiáng)化,表面硬度為45~50HRC。裝配后在試驗(yàn)架上進(jìn)行耐磨性檢測(cè),高噸位550kN下作業(yè)300次,總共裝配了兩件零件進(jìn)行測(cè)試,作業(yè)過程無任何故障,效果良好。作業(yè)后檢測(cè)零件內(nèi)孔工作部位尺寸,直徑上變化了0.01~0.03mm,尺寸變化極小,觀察零件內(nèi)孔表面,光滑無任何毛刺;錐體活塞對(duì)磨面光滑,無任何擦痕,即零件耐磨性優(yōu)良。


4.結(jié)語

石油鉆井市場(chǎng)內(nèi),對(duì)于內(nèi)孔需要較高耐磨性和良好抗蝕性能的零件,可采用將零件加工為半成品進(jìn)行氮碳共滲鹽浴復(fù)合處理,后續(xù)再進(jìn)行車削,嚴(yán)格控制好調(diào)質(zhì)回火溫度及氮碳共滲鹽浴復(fù)合處理溫度,即可保證零件基體力學(xué)性能達(dá)到產(chǎn)品使用要求,且內(nèi)孔表面具有較高的硬度,良好的耐磨抗蝕性能。該種加工方法經(jīng)濟(jì)效益高,且對(duì)人體無危害,無環(huán)境污染,有效地解決了零件內(nèi)孔的耐磨防腐問題。

作者:梁柔

單位:貴州高峰石油機(jī)械股份有限公司

圖片加載中...
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber.
 轉(zhuǎn)載請(qǐng)保留鏈接: http://www.senlake.cn/Steel-Knowledge/1601368261.html
(本平臺(tái)"常州精密鋼管博客網(wǎng)"的部分圖文來自網(wǎng)絡(luò)轉(zhuǎn)載,轉(zhuǎn)載目的在于傳遞更多技術(shù)信息。我們尊重原創(chuàng),版權(quán)歸原作者所有,若未能找到作者和出處望請(qǐng)諒解,敬請(qǐng)聯(lián)系主編微信號(hào):steel_tube,進(jìn)行刪除或付稿費(fèi),多謝!)
搜索本站鋼鐵技術(shù)
★↓在此搜索查找鋼鐵材料知識(shí)↓★↘

互聯(lián)網(wǎng) www.senlake.cn


鋼鐵行業(yè)熱點(diǎn)文章推薦

常州精密鋼管博客網(wǎng)主辦單位:
常州仁成金屬制品有限公司 是 專業(yè)的 精密鋼管 生產(chǎn)廠家,汽車鋼管,電機(jī)殼鋼管 生產(chǎn)單位。


常州精密鋼管博客網(wǎng)推薦您訪問:

常州精密鋼管博客網(wǎng)
(常州仁成金屬鋼管制品生產(chǎn)廠家博客網(wǎng)站)
www.senlake.cn?2006-2021
蘇ICP備08003692號(hào)

【關(guān)于本站】【提問】網(wǎng)站地圖【搜索】【知識(shí)星球】電腦端

主站蜘蛛池模板: 国产午夜福利在线播放 | 婷婷久久综合九色综合九七 | 成人区人妻精品一区二区三区 | 成人福利视频网 | 少妇无码av无码专区线 | a级片免费观看 | 看了让人下面流水的视频 | 岛国色情A片无码视频免费看 | 日本视频在线观看免费 | 精品欧美аv高清免费视频 精品欧美成人bd高清在线观看 | 18国产精品白浆在线观看免费 | 无码人妻精品一区二区蜜桃百度 | 久久婷婷五月综合色99啪 | 国99久9在线 | 免费 | 波多野结衣免费在线播放 | 亚洲国产精品久久久久久 | 天天做天天爱天天一爽一毛片 | 国产欧美日韩综合精品一区二区 | 欧美a一级大片 | 国产99久久久国产精品免费看 | 精品久久久噜噜噜久久久 | 人妻熟女一二三区夜夜爱 | 欧美色成人综合 | 国产亚洲av综合人人澡精品 | 久久久久久国产精品无码下载 | 国产精品免费福利 | 成人黄色一级毛片 | 欧美国产成人精品一区二区三区 | 日韩精品高清自在线 | 欧美成人高清性色生活片 | 无码专区天天躁天天躁在线 | 久久精品国产亚洲av成人雅虎 | 国产精品99久久久久久猫咪 | 成人欧美网站免费 | 欧美精品videosbestsex日本 | 网站午夜 | 国产自产v一区二区三区c | 男女啪啪120秒试看免费毛片 | 久久精品国产99国产精品亚洲 | 亚洲欧美视频二区 | 欧美成人免费全部 |
