金相圖譜說明

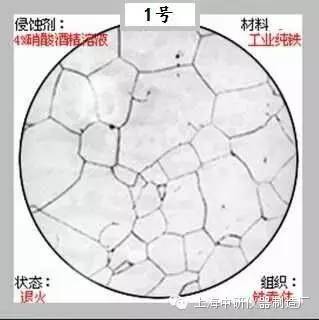

1、工業純鐵-退火-白色等軸晶為F晶粒,黑色網絡為晶粒之間的邊界。
2、20鋼-退火-F+P,白色晶粒為F,黑色塊狀為片P。
4、65鋼-退火-F+P,黑色基體為片狀P,白色呈網絡狀分布的為F。

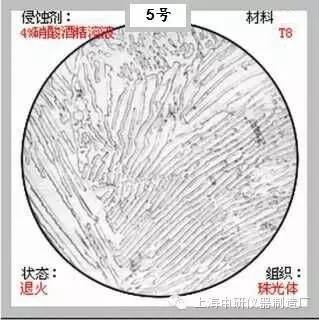

5、T8鋼-退火-片狀P。

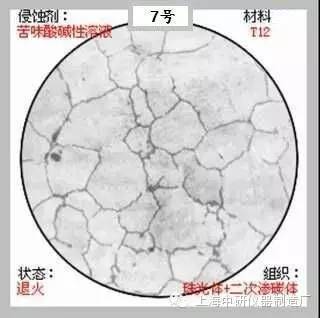

6、T12鋼-退火-黑白相間的層片狀基體為P,晶界上的白色網絡為Fe3Cll。
8、亞共晶生鐵-鑄態-P+Ld+Fe3Cll,斑點裝基體為共晶Ld,黑色枝晶為P。
9、共晶生鐵-鑄態-共晶Ld是由P+Fe3Cll+Fe組成,P組織細小。
10、過共晶生鐵-鑄態-Fe3Cll+Ld,板條狀是Fe3Cl,斑點狀是Ld。
11、T8鋼-正火態-S。細層片狀F與Fe3C的機械混合物。
12、T8鋼-等溫淬火-B上+M+A殘。B上是由成束的大致平行排列的條狀F與分布在F條間的斷續Fe3C組成的羽毛狀組織。
13、T8鋼-等溫淬火-B下+M+A殘。B下是呈扁片狀的過飽和F與分布在F內的短針狀Fe3C的兩相混合物。
14、20鋼-淬火-板條M。
15、T8鋼-淬火-針狀M+Ar。高碳M呈針狀,互成一定的角度。

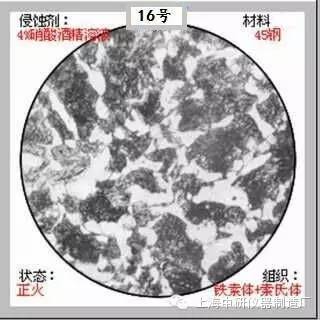

16、45鋼-正火-F+S。白色條塊狀為F。沿晶界析出;黑色塊狀為S。
17、45鋼-860度水淬-860度水淬-中碳M。M成板條和針狀混合分布。
18、45鋼-860度水淬低回火-回火中碳M。
19、45鋼-860度水淬中溫回火T。回火T是從M分解出的F基體上分布極細粒狀Fe3C的混合物組合。

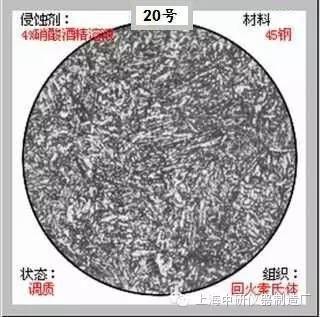

20、45鋼-860度水淬高溫回火S。回火S是F基體上分布細粒狀Fe3C的混合物。
21、45鋼-780度水淬-亞溫淬火組合F+M。M呈黑色,F為白色。
22、45鋼-1100度水淬-水淬過熱淬火組織M。
23、T12球化退火-球狀P。是F基體上分布顆粒狀Fe3C。白色為F基體,白色小顆粒為Fe3C。
24、T12-780水淬低溫回火-回火M和粒狀Fe3C。黑色為隱針狀回火M,白色顆粒為Fe3Cll。
26、40cr調質-回火S。白色F基體上分布著細的淺黑色顆粒Fe3C。

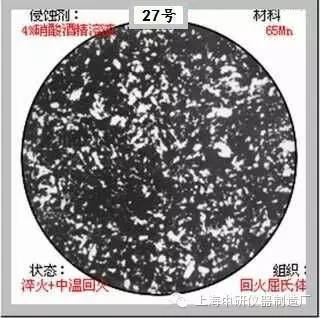

27、65mn淬火低溫回火-回火T。白色F基體上分布極細的黑色Fe3C顆粒,它仍保持M位向。

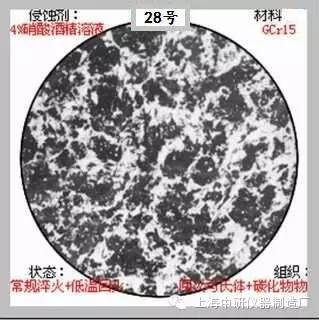

28、GCr15常規淬火低溫回火-回火M及細顆粒碳化物+A殘。
29、W18Cr4V 鑄態-Ld+T+M+Ar。共晶Ld呈魚骨狀分布。
30、W18Cr4V退火-S+碳化物。基體為S,S呈暗黃色,白色塊狀為共晶碳化物,白色細小顆粒為二次碳化物。
![]() | |
