国产av新搬来的白领女邻居-国产av亚洲aⅴ一区二区-国产av亚洲第一女人av-国产av亚洲精品久久久久-国产av亚洲精品久久久久久-国产av亚洲精品久久久久久小说

常州精密鋼管博客網

提高回火溫度可縮短保溫時間

回火是受擴散控制的,組織轉變不僅取決于溫度,也取決于時間。二者相比,溫度是第一位的,時間是第二位的,但絲毫不能小視時間的作用,因為矛盾在一定的條件下會發生轉換。有一些轉變到一定溫度才發生,如殘留氏體的分解要在200℃以上,Fe3C碳化物的析出要在400℃以上,鐵素體的再結晶要在600℃以上等等,都表明了回火溫度的決定性影響。但所有的回火轉變都可以在一定溫度范圍內發生,在該范圍內,較低溫度長時間與較高溫度短時間發生的組織轉變可能有相同的效果,這就為高溫回代替低溫回提供了理論依據。碳鋼和低合金鋼的回火常分為低溫、中溫、高溫回火三類。回火溫度在Ac1以上的高溫回火法則沒有低、中、高溫之分。其選擇原則是短時高溫回火和長時間低溫回火達到相的組織和力學性能。圖1T8Mn鋼淬火后不同回火溫度、回火時間對硬度的關系圖,時間以對數坐標表示,在大部分時間范圍內硬度變化接近手直線,鋼的回火時間在10s以內時,回火后的硬度即發生快速變化,在110min時,硬度變化相對較慢,但變化仍然很大,而在12h內變化較小。


由圖1可以發現,無論是低溫、中溫、高溫回火,硬度的變化都是在極短時間內完成的,時間越長變化越緩慢,高溫快速回火正是根據這一現象提出的。

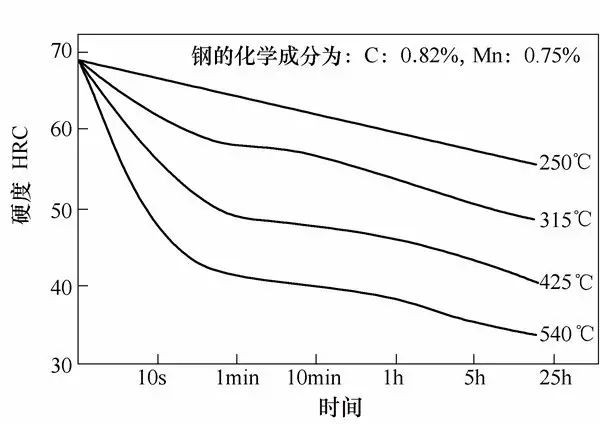

淬火鋼的回火溫度及時間對硬度的影響

回火過程中馬氏體的分解需要很大的激活能,據計算,馬氏體分解激活能為4.1868×33000J/mol,因此,馬氏體在室溫下是相當穩定的。有人做過試驗,在室溫下放置6年多,淬火馬氏體才半分解。要節能必須縮短回火時間提高回火溫度,以便使激合能高的馬氏體,在高溫短時間內快速分解,從而獲得滿意的力學性能。具體表達式為:


TKs+AsD……(1

式中T——回火時間,s

Ks——回火時間基數,s

As——回火時間系數,s/mm

D——工件的有效厚度或直徑,mm


例如,45鋼在860℃溫度快速回火時,選Ks=30sAs=0.3D10mm,則T30+0.3×1033s),即回火時間為33s,回火后硬度為52HRC,若用傳統的200℃×(11.5h回火,回火后的硬度也是52HRC


175Mn鋼(0.75%0.72%MnT8Mn)當回火參量不變時,采用不同回火溫度和保溫時間回火后的硬度和力學性能對照表。

1  回火溫度和回火時間對75Mn鋼力學性能的影響

力學性能

435℃×120min

450℃×30min

480℃×10min

510℃×1min

硬度HRC

40

40

40

40

σb/MPa

1401

1450

1411

1470

σs/MPa

1196

1274

1205

1274

δ(%

9

8.5

8.5

9.5

ψ(%

35.5

35

41

40.8

αk/J·cm-2

46

37

45

40

1數據說明,提高回火溫度,縮短保溫時間,不但可以得到相同的硬度,而且力學性能相差無幾。采用適當提高回火溫度、縮短保溫時間 的快速回火方法,可以在保證產品質量的前提下,達到可觀的節能效果。例如45鋼的軸,要求調質硬度2530HRC,將回火溫度度提高20℃,可使保溫時間減少約60%,其表面硬度和截面金相組織均與常規回火相同,但節電20%25%

圖片加載中...
? 請關注 微信公眾號: steeltuber.
 轉載請保留鏈接: http://www.senlake.cn/Steel-Knowledge/BaoWenShiJian.html
(本平臺"常州精密鋼管博客網"的部分圖文來自網絡轉載,轉載目的在于傳遞更多技術信息。我們尊重原創,版權歸原作者所有,若未能找到作者和出處望請諒解,敬請聯系主編微信號:steel_tube,進行刪除或付稿費,多謝!)
搜索本站鋼鐵技術
★↓在此搜索查找鋼鐵材料知識↓★↘

互聯網 www.senlake.cn


鋼鐵行業熱點文章推薦

常州精密鋼管博客網主辦單位:
常州仁成金屬制品有限公司 是 專業的 精密鋼管 生產廠家,汽車鋼管,電機殼鋼管 生產單位。


常州精密鋼管博客網推薦您訪問:

常州精密鋼管博客網
(常州仁成金屬鋼管制品生產廠家博客網站)
www.senlake.cn?2006-2021
蘇ICP備08003692號

【關于本站】【提問】網站地圖【搜索】【知識星球】電腦端

主站蜘蛛池模板: 欧美三级三级三级爽爽爽 | 99精品久久久久久久婷婷 | 国产精品久免费的黄网站 | 欧美骚视频 | 日本精品久久久久中文字幕 | 97国产在线播放 | 女人被免费网站视频在线 | 欧美日韩在线观看免费 | 婷婷国产天堂久久综合五月 | 东京热加勒比无码少妇 | 天堂在线www天堂中文在线 | 亚洲精品无码专区在线在线播放 | 不卡一区 | 男女性拍拍视频在线观看 | 偷窥村妇洗澡毛毛多 | 国产99久久九九精品无码 | 久久青青草原热精品 | 亚洲精品xxxxx | 久草老司机 | 国产精品无码电影在线观看 | 天天操夜夜逼 | 亚洲精品久久久久av无码 | 人妻少妇久久久久久97人妻 | 天天干天天拍 | 色男人的天堂久久综合 | 五月婷婷丁香综合网 | 久久青青草原亚洲av无码 | 日本黄大片在线观看视频 | 公和我做好爽添厨房 | 久久中文字幕免费 | 免费网站色 | 免费观看亚洲视频 | 免费观看欧美一级片 | 国产精品色婷婷在线观看 | 天天躁日日躁狠狠躁av中文 | 国产亚洲av综合人人澡精品 | 亚洲老妈激情一区二区三区 | 日本一卡二卡不卡视频查询 | 欧美日韩一卡2卡三卡4卡 乱码欧美孕交 | 美日韩在线视频 | 久久精品无码一区二区三区不卡 |
