閥門是用來開閉管路、控制流向、調節和控制輸送介質的參數（溫度、壓力和流量）的管路附件。閥門有很多不同的類型，每種類型都有其獨特的功能。閥門的型號應依據國標編號要求。若是企業標準，應注明型號的相關說明。今天小編主要為大家介紹一下閥門型號編制方法及表示方法。
國家標準化管理委員會日前發布了《閥門型號編制方法》；由中國機械工業聯合會提出，按照GB/T1.1-2009給出的規則起草，閥門型號編制方法由全國閥門標準化技術委員會(SAC/Motor188)歸口。
閥門型號編制方法規定了閥門的型號編制、閥門類型、驅動方式、連接形式、結構形式、密封面材料、壓力和閥體材料代號和代號的閥門型號表示方法。閥門型號編制方法適用于各類閘閥、截止閥、節流閥、蝶閥、球閥、隔膜閥、旋塞閥、止回閥、排污閥、柱塞閥、減壓閥、疏水閥、安全閥的管道閥門產品。
當今閥門的類型和材料種類越來越多，閥門型號的編制也愈來愈復雜；閥門型號通常應表示閥門類型、驅動方式、連接形式、結構特點、公稱壓力、密封面材料、閥體材料等要素。閥門型號的標準化對閥門的設計、選用、經銷，提供了方便。我國雖然有閥門型號編制的統一標準，但逐漸不能適應閥門工業發展的需要；目前，閥門制造廠一般采用統一的編號方法；不能采用統一編號方法的，各生產廠家可按自己的情況制訂出編號方法。
一單元、閥門型號類型（代號表）：
二單元、閥門型號傳動方式（代號表）：
三單元、閥門型號連接方式（代號表）：
四單元、閥門型號結構形式（代號）：

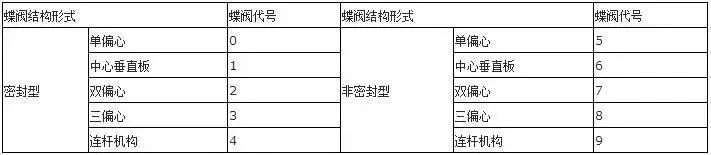

1、蝶閥結構形式（代號表）：
2、閘閥結構形式（代號表）：
3、球閥結構形式（代號表）：
4、止回閥結構形式（代號表）：
5、截止閥、節流閥和柱塞閥結構形式代號表：
6、隔膜閥結構形式代號表：
7、旋塞閥結構形式代號表：

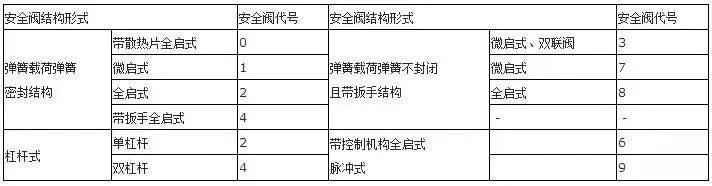

8、安全閥結構形式代號表：
9、減壓閥結構形式代號表：
10、疏水閥結構形式代號表：
11、排污閥結構形式代號表：
五單元、閥門型號密封材質（代號表）：
六單元、閥門型號公稱壓力
數值用阿拉伯?dāng)?shù)字直接表示（__MPa）MPa的數值公斤數的10倍。
七單元、閥門型號閥體材料(代號表)：
1、閥門型號閥體材料代號表：
注：Pg≤16kgf/cm2的灰鑄鐵閥，Pg≥25kgf/cm2的碳鋼閥，省略本代號
2、閥門型號密封面或襯里材料代號表：
注：1、由閥體直接加工的閥座密封材料代號用“W”表示。
2、當閥座和閥瓣（閥板）密封材料不同時，用低硬度材料代號表示（隔膜閥除外）。
閥門應存干燥通風的室內，通路兩端須堵塞，長期存放的閥門應定期檢查，清除污物，并在加工面上涂防銹油。運行中的閥門，各種閥件應齊全、完好。法蘭和支架上的螺栓不可缺少，螺紋應完好無損，不允許有松動現象。不允許在運行中的閥門上敲打、站人或支承重物；特別是非金屬閥門和鑄鐵閥門，更要禁止。
