一、鉬對鋼的顯微組織及熱處理的影響
1）鉬在鋼中可固溶于鐵素體、奧氏體和碳化物中，它是縮小奧氏體相區(qū)的元素。
2）當鉬含量較低時，與鐵、碳形成復(fù)合的滲碳體，含量較高時可形成鉬的特殊碳化物。
3）鉬提高鋼的淬透性，其作用比鉻強，而稍遜于錳。
4）鉬提高鋼的回火穩(wěn)定性。作為單一合金元素存在時，增加鋼的回火脆性；與鉻、錳等并存時，鉬又降低或抑制因其他元素所導(dǎo)致的回火脆性。

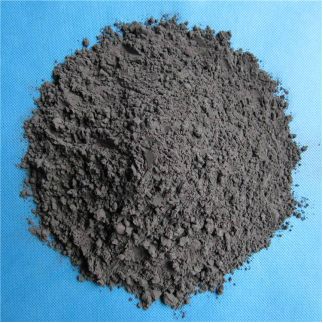

圖 鉬粉
二、鉬對鋼的力學(xué)性能的影響
1）鉬對鐵素體有固溶強化作用，同時也提高碳化物的穩(wěn)定性，從而提高鋼的強度。
2）對改善鋼的延展性、韌性以及耐磨性起到有利作用。
3）由于鉬使形變強化后的軟化溫度以及再結(jié)晶溫度提高，并極大提高鐵素體的蠕變抗力，可以有效抑制滲碳體在450~600℃下聚集，促進特殊碳化物的析出，因而成為提高鋼熱強性的最有效的合金元素。
三、鉬對鋼的物理、化學(xué)及工藝性能的影響
1）鉬的質(zhì)量分數(shù)大于3%時，使鋼的抗氧化性惡化。
2）鉬的質(zhì)量分數(shù)不超過8%的鋼仍可以鍛、軋，但含量較高時，鋼對熱加工的變形抗力增高。
3）鉬可以提高鋼的耐蝕性，防止鋼在氯化物溶液中的點蝕。
4）在碳的質(zhì)量分數(shù)為1.5%的磁鋼中，鉬的質(zhì)量分數(shù)為2%-3%時可提高剩余磁感和矯頑力。
四、鉬在鋼中的應(yīng)用
1）鉻鉬鋼在許多情況下可代替鉻鎳鋼來制造重要的零件，常用于制造一些耐高溫、耐高壓的閥門和壓力容器，如圖所示。
a）高壓閥門
b）壓力容器
圖 鉻鉬鋼零件
2）在調(diào)質(zhì)和滲碳結(jié)構(gòu)鋼、彈簧鋼、軸承鋼、工具鋼、不銹耐酸鋼、耐熱鋼和磁鋼中都得到廣泛應(yīng)用。
| |
|
? 請關(guān)注 微信公眾號: steeltuber. 轉(zhuǎn)載請保留鏈接: http://www.senlake.cn/Steel-Knowledge/HeJinMu.html
|
