游標卡尺貌似簡單,但是你真的用對了嗎?

寫在前面

游標卡尺是工業上常用的測量長度的儀器,可直接用來測量精度較高的工件,如工件的長度、內徑、外徑以及深度等。在日常工作中,很多人都會用到,幾乎所有金粉都不陌生,那么游標卡尺貌似簡單,但是你真的用對了嗎?


游標卡尺

游標卡尺作為一種被廣泛使用的高精度測量工具,它是由主尺和附在主尺上能滑動的游標兩部分構成。如果按游標的刻度值來分,游標卡尺又分0.1、0.05、0.02mm三種。


游標卡尺的讀數方法



以刻度值0.02mm的精密游標卡尺為例,讀數方法,可分三步:


1)根據副尺零線以左的主尺上的最近刻度讀出整毫米數;


2)根據副尺零線以右與主尺上的刻度對準的刻線數乘上0.02讀出小數;


3將上面整數和小數兩部分加起來,即為總尺寸。

游標卡尺


先來看一段視頻:游標卡尺的使用視頻

游標卡尺

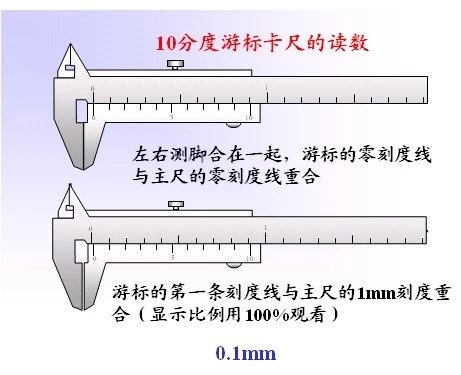

游標卡尺千分尺原理和讀數.ppt主尺的最小分度是1mm,游標尺上有10個小的等分刻度它們的總長等于9mm,因此游標尺的每一分度與主尺的最小分度相差0.1mm,當左右測腳合在一起,游標的零刻度線與主尺的零刻度線重合時


游標卡尺

0.02mm游標卡尺的讀數方法


如上圖所示,副尺0線所對主尺前面的刻度64mm,副尺0線后的第9條線與主尺的一條刻線對齊。副尺0 線后的第9條線表示:


0.02x9= 0.18mm,所以被測工件的尺寸為 64+0.18=64.18mm


游標卡尺的使用方法

將量爪并攏,查看游標和主尺身的零刻度線是否對齊。如果對齊就可以進行測量:如沒有對齊則要記取零誤差:游標的零刻度線在尺身零刻度線右側的叫正零誤差,在尺身零刻度線左側的叫負零誤差(這種規定方法與數軸的規定一致,原點以右為正,原點以左為負)。


測量時,右手拿住尺身,大拇指移動游標,左手拿待測外徑(或內徑)的物體,使待測物位于外測量爪之間,當與量爪緊緊相貼時,即可讀數,如下圖所示:

游標卡尺


游標卡尺的應用


游標卡尺作為一種常用量具,其可具體應用在以下這四個方面:
1)測量工件寬度
2)測量工件外徑
3)測量工件內徑
4)測量工件深度

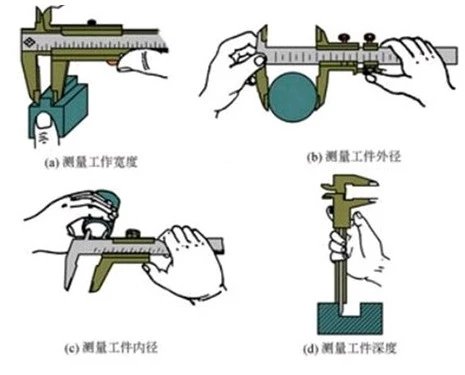

具體的這四個方面的測量方法請看下圖:

游標卡尺

(本平臺"常州精密鋼管博客網"的部分圖文來自網絡轉載,轉載目的在于傳遞更多技術信息。我們尊重原創,版權歸原作者所有,若未能找到作者和出處望請諒解,敬請聯系主編微信號:steel_tube,進行刪除或付稿費,多謝!)
