作品1
照片名稱：壯美梯田
樣品名稱：簾線鋼82B
組織特點：珠光體中鐵素體和滲碳體形貌（你看過哈尼梯田，曾經以為很壯美，但當你發現在實驗室，在電鏡的視野下，竟然存在更為壯美的梯田，你不由得感嘆自然造物的神奇，微觀世界與宏觀世界同樣讓人震撼。）
技術描述：利用透射電鏡研究不同形變量下的珠光體片層間距及滲碳體碎化規律。背景：珠光體的機械性能主要取決于珠光體的片間距，珠光體在受外力拉伸時，塑性變形基本上在鐵素體內發生，滲碳體層則有阻止滑移的作用。片層間距越小，鐵素體和滲碳體的相界面就越多，對位錯運動的阻礙也就越大，即塑性變形抗力越大，因而硬度和強度都增高，片狀珠光體的塑性也隨片間距的減小而增大。珠光體組織片層間距大小是評價盤條組織的一個重要依據。
拍攝設備：JEM-2100F場發射透射電子顯微鏡（日本電子）
作品2
照片名稱：夾雜物的消化系統
樣品名稱：焊縫區樣品（母材是EH36船板鋼，焊材是JW-7）
組織特點：復合夾雜物的形貌及物相分布（右半部份夾雜物狀似大腸，想不到，無機世界也有著狀似有機世界高級生物的消化體統，不禁讓人嘖嘖稱奇。）
技術描述：利用雙束掃描電鏡的聚焦離子束制備復合夾雜物的透射電鏡樣品，并利用透射電鏡對夾雜物的形貌進行觀察，并結合能譜儀和電子衍射對復合夾雜物的成分和物相進行鑒定。結果顯示：大腸結構的物相為Mn0.33Zr0.33Ti0.33O1.67，其余的1,2,3區域分別為Mn2TiO4相，富含Si-Ca-Al-O元素的非晶相，MgAl2O4相。此項分析對研究復合夾雜物的形成機理提供理論的支持，從而在工藝上控制夾雜物的形成類型，尺寸等，最終達到提高材料的綜合性能的目的。
拍攝設備：JEM-2100F場發射透射電子顯微鏡（日本電子）
作品3
照片名稱：冰糖是什么味？
樣品名稱：IF鋼
組織特點：TiN析出相（狗狗邊嗅冰糖塊，邊問：“冰糖是什么味？”）
技術描述：利用掃描電鏡在腐蝕狀態的IF鋼上尋找析出相，并利用能譜儀確定析出相類型及成分，成分主要是Ti,N元素。背景：IF鋼，即無間隙原子鋼。間隙原子C、N對IF鋼的織構及時效特性有著十分重要的影響。固溶的C、N原子不利于{111}織構的形成。此外，C、N含量高還將會明顯增大IF鋼的時效硬化傾向。Nb、Ti等元素可以將C、N間隙原子從基體中清除出來，從而獲得較純凈的鐵素體鋼，有利于{111}織構的發展，并且保證了IF鋼的非時效性。
拍攝設備：JSM-7001F場發射掃描電子顯微鏡（日本電子）
作品4
照片名稱：甜蜜的傷害
樣品名稱：EH36船板鋼
組織特點：韌窩里面的夾雜物（草莓味美，可韌窩內的草莓卻會對材料帶來甜蜜的傷害）
技術描述：利用掃描電鏡觀察EH36船板鋼斷口形貌，主要顯示為韌性斷裂，且在韌窩底部存在夾雜物，夾雜物富含S,Ca,Mn,Fe元素。背景：夾雜物的存在對于鋼的韌性來說會存在一些不利的影響，通過判斷夾雜物類型，可以在煉鋼工藝過程中盡量減少夾雜物的存在，提高鋼材的強度及韌性。
拍攝設備：JSM-7001F場發射掃描電子顯微鏡（日本電子）
作品5
照片名稱：美麗的代價
樣品名稱：825高溫合金
組織特點：晶界析出物（高溫合金可謂材料界的貴婦人，時刻不忘打扮自己，一串一串的珍珠項鏈，使得自己雍容華貴）
技術描述：利用掃描電鏡觀察腐蝕后的825高溫合金，晶界上布滿了析出相，經能譜確定其為富含Cr、Mo的碳化物。背景：825是全奧氏體鎳鐵鉻合金，在氧化和還原環境下都具有抗酸和堿腐蝕性能。為了進一步提高825合金的耐蝕性能，需要嚴格控制樣品的晶界析出的碳化物，晶界析出碳化物會導致晶界附近產生貧Cr區，導致耐蝕性能的下降。
拍攝設備：EVO18鎢燈絲掃描電子顯微鏡（德國蔡司）
作品6
照片名稱：花團錦簇
樣品名稱：鍍錫層
組織特點：鋼板表面電鍍錫（想不到鍍錫板的表面，竟隱藏著一片天然的大花園，微觀世界的美，等待你去發現）
技術描述：利用掃描電鏡觀察鋼板表面的電鍍錫層，表面呈現出棱角較多的結晶錫層。背景：電鍍錫鋼板有很好的耐蝕性，具有無毒、易釬焊、柔軟等優點。表面光滑的錫層有利于提高其耐蝕性能，此圖中的錫層表面的形貌比較粗糙，相對耐蝕性能較差。
拍攝設備：EVO18鎢燈絲掃描電子顯微鏡（德國蔡司）

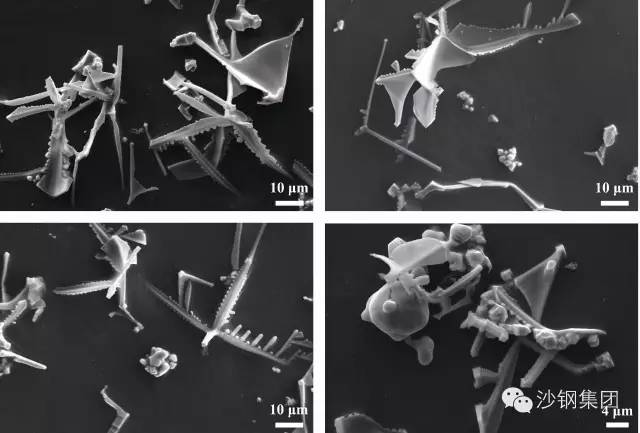

作品7
照片名稱：螳螂舞
樣品名稱：夾雜物
組織特點：EH36船板鋼電解夾雜物（一群螳螂翩翩起舞，姿態優美）
技術描述：采用小樣電解技術，提取EH36船板鋼中的夾雜物。然后通過掃描電鏡觀察夾雜物的形貌，并利用能譜儀確定夾雜物的成分，成分主要是C、O、Zr、Ti元素。背景：對于船板鋼而言，良好的韌性是最關鍵的，而鋼中夾雜物的形貌、尺寸都對其韌性有很大的影響。通過這種方法既可以觀察到夾雜物的全貌，又可以避免基體對夾雜物成分的影響，可以得到比較直觀的夾雜物形貌及成分，對改善船板鋼韌性有一定的指導意義。
拍攝設備：EVO18鎢燈絲掃描電子顯微鏡（德國蔡司）
作品8
照片名稱：歲月痕跡
樣品名稱：模具鋼D25
組織特點：含Nb的析出相（這是一位盤著發髻的老奶奶，經歷過世事滄桑，看盡世間百態，歲月在她的額頭上留下痕跡）
技術描述：利用透射電鏡觀察D25磨具鋼中的析出相形貌及位錯組態，并通過能譜儀確定析出相的類型及成分，成分主要是Nb元素。背景：通過透射電鏡分析結果，對研究析出物析出機理和位錯形成原因有指導意義，可以通過改進工藝有效控制夾雜物的尺寸、形態和分布等，從而達到提高材料性能的目的。
拍攝設備：JEM-2100F場發射透射電子顯微鏡（日本電子）
| |
