管道天天見，管徑經常念，可是要把Dn、De、D、d、Φ 這幾個都放在一起......比如：
DN200、De200、D200、d200、Φ200
蒙圈了嗎？請告訴我你是不是學渣！！！
一般來說，管子的直徑可以分為外徑（De），內徑（D），公稱直徑（DN）。 下面來給大伙區分區分這些“dddddd”的區別~
注意：這既不是外徑也不是內徑，是外徑與內徑的平均值，稱平均內徑。
當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。
煤氣輸送鋼管（鍍鋅鋼管或者非鍍鋅鋼管）、鑄鐵管、鋼塑復合管和聚氯乙烯（PVC）管等管材，應標注公稱直徑“DN”（如DN15.DN20）
一般采用De標注的，均需要標注成外徑X壁厚的形式；
主要用于描述：無縫鋼管、PVC等塑料管道、和其他需要明確壁厚的管材。
拿鍍鋅焊接鋼管為例，用DN、De兩種標注方法如下：
DN20 De25×2.5mm
DN25 De32×3mm
DN32 De40×4mm
DN40 De50×4mm
我們習慣于使用DN來標注焊接鋼管，在不涉及到壁厚的情況下很少使用De來標注管道；但是標注塑料管就又是另外一回事了；還是跟行業習慣有關，實際施工過程中我們簡略稱呼的20、25、32等管道均是指De，而不是指DN，這里相差一個規格呢。不搞清楚很容易在采購、施工過程中造成損失。
兩種管道材料的連接方式不外乎：絲扣連接及法蘭連接。其他連接方式就用得很少了。
鍍鋅鋼管、PPR管均能采用以上兩種連接，只是小于50的管道用絲扣較方便，大于50的用法蘭比較可靠。
注意：如果是兩種不同材質的金屬管道相連，要考慮是否會產生原電池反應，否則會加速活躍金屬材料管道的腐蝕速度，最好要用法蘭連接，并用橡膠墊片類的絕緣材質將兩種金屬分隔開，包括螺栓都要用墊片分隔，避免接觸。
D一般指管道內徑
d表示混凝土管內直徑
Φ表示普通圓的直徑
當然了，Φ還能表示管材的外徑，但是此時應該在其后面乘以壁厚。
如：Φ25×3，表示外徑為25mm，壁厚為3mm的管材。
對無縫鋼管或者有色金屬管道，應標注“外徑×壁厚”。
如：Φ107×4，其中Φ可省略。
中國、ISO和日本的部分鋼管標注采用壁厚尺寸表示鋼管壁厚系列。對于這類鋼管，表示方法為管外徑×壁厚。
如：Φ60.5×3.8
De-- PPR、PE管、聚丙烯管 外徑
DN-- 聚乙烯（PVC）管、鑄鐵管、鋼塑復合管、鍍鋅鋼管公稱直徑
d -- 混凝土管公稱直徑
ф-- 無縫鋼管或者有色金屬管道應標注“外徑×壁厚”

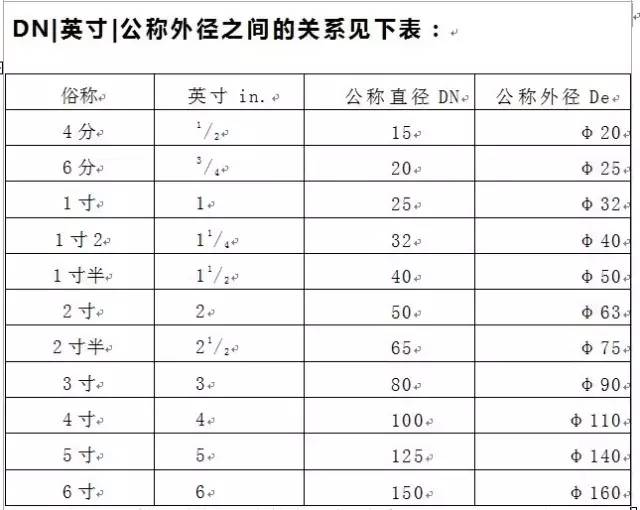

相關文章: 公稱直徑和英制單位、PE供水管、鋼管的對應關系
| |
