增材制造有望實現高經濟價值金屬材料生產的重大轉變，使具有創新、復雜的設計和最小的材料浪費成為可能。最大的挑戰是合金設計，既要與獨特的添加劑處理條件兼容，又要保證材料性能足以應對能源、空間和核應用等具有挑戰性的環境。近日，來自美國加州大學圣巴巴拉分校的Tresa M. Pollock等研究者，報道了一類高強度、抗缺陷的3D打印高溫合金，成分主要是含有大約相等的Co和Ni，以及Al、Cr、Ta和W。在打印和后期加工時具有超過1.1 GPa的強度，在室溫下拉伸延性大于13%。相關論文以題為“A defect-resistant Co–Ni superalloy for 3D printing”發表在NatureCommunications上。https://www.nature.com/articles/s41467-020-18775-0
基于金屬的增材制造(AM)，或三維打印(3D)，能夠以優化的幾何形狀制造接近凈形狀的金屬部件，這是傳統制造技術無法實現的。由于設計靈活性的提高，人們對將3D打印方法應用于生物醫學、汽車和航空航天的商用合金產生了濃厚的興趣。然而，只有有限數量的現有合金能夠適應金屬基體AM過程中出現的復雜熱條件，即通過激光或電子束能量源對金屬粉末進行局部熔化來實現組件的逐層生長。由于鎳基高溫合金在高溫下具有優異的機械性能，因此它們是制造結構部件的首選材料，如用于飛機發動機和陸地天然氣渦輪高溫部分的單晶(SX)渦輪葉片和葉片。這些合金由高體積分數(>0.6)亞微米尺寸的立方型析出相γ′(Ni3(Al,Ti)，L12)組成，這些析出相與固溶強化基體相一致，或γ相(Ni, A1)。然而，許多性能最好的鎳基高溫合金被發現是不可焊的，這是由于凝固后不久的凝固相γ′快速沉淀，增強了附近凝固的材料，阻礙了熱應力的松弛，導致應變時效開裂。當液相γ凝固時，通過γ′排斥形成液相的元素，如鋁、鈦和Ta，使液相局部富集。這種溶質分離降低了局部液相線的溫度，在固體枝晶之間形成了富含溶液的液體薄膜，在冷卻過程中，固體枝晶在熔體池中以不同的速率收縮，導致拉應力和開裂。在給定溫度下，通過改變合金成分，控制液相成分和組分，可以影響裂紋敏感性。原則上，溶質的分離和沉淀過程可以被整體成分的變化所改變。高性能工程合金的開裂敏感性，包括高容積率γ′鎳基高溫合金，高強度鋁合金和耐火合金，成為了這些合金用于增材制造的主要障礙。對于在較低溫度下工作的合金，如高強度鋁合金，通過對粉末表面功能化來控制熔池中的晶粒形核可以減輕裂紋問題。然而，這導致晶粒尺寸小，不宜高溫操作。因此，AM需要創新的合金設計，尤其是在更惡劣的環境下。本文中，研究者提出了一種可以通過選擇性激光熔煉(SLM)和電子束熔煉(EBM)兩種制造途徑加工的CoNi-基高溫合金，盡管存在高體積分數的理想“熔化”相γ′，但仍可產生無裂紋的部件。在凝固過程中，較低的溶質偏析降低了裂紋敏感性，而一旦凝固完成，降低的液相γ′-“溶解”溫度減輕了開裂。室溫拉伸試驗表明，與目前正在研究的其他鎳基高溫合金相比，CoNi-基高溫合金具有優良的延性和強度組合。
圖1 利用EBM和SLM增材制造CoNi-基高溫合金

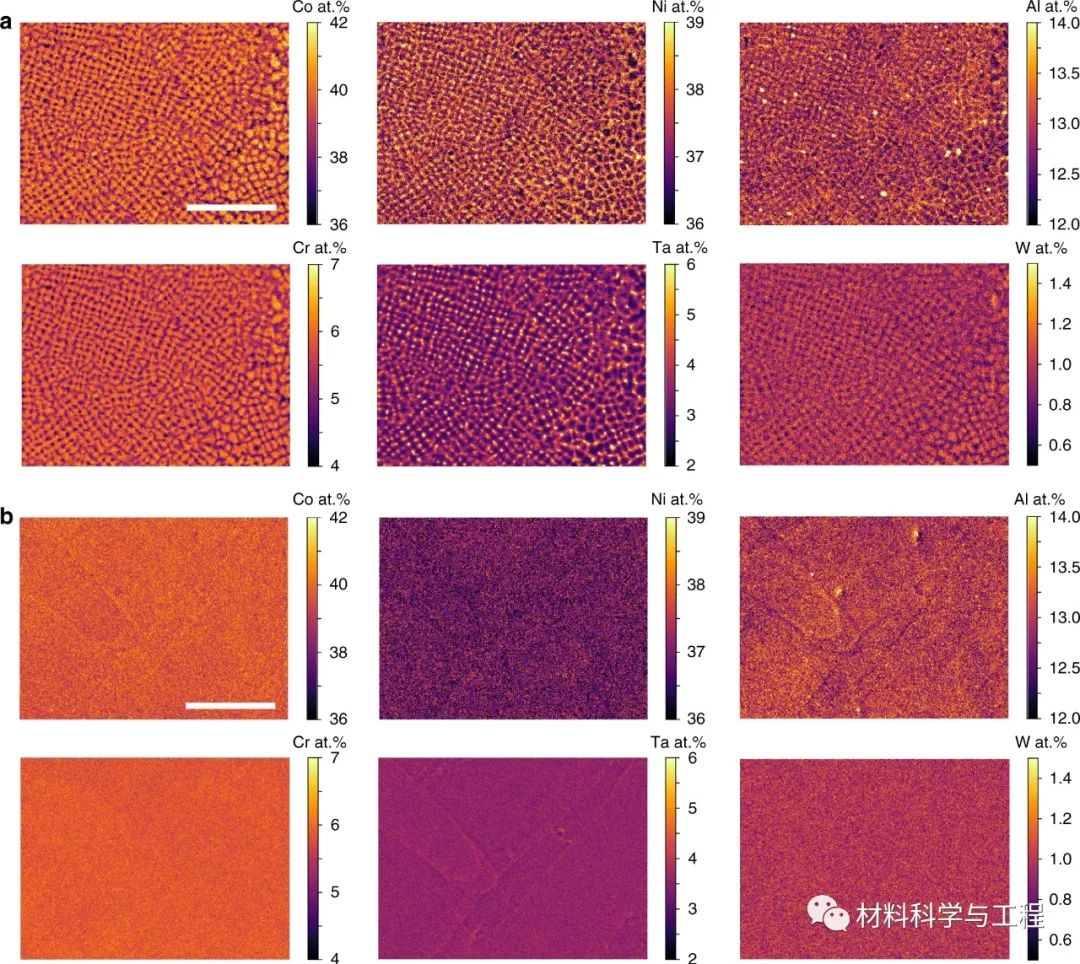

圖2 在布里奇曼澆鑄、EBM和SLM后的打印化學分離
圖6 SB-CoNi-10在室溫下EBM和SLM的拉伸試驗
綜上所述，研究者最近開發的CoNi-基高溫合金SB-CoNi-10，已經成功地使用EBM和SLM進行了打印。打印的微觀結構顯示，在EBM和SLM凝固過程中，良好的溶質分配與良好的γ′-“溶解”溫度相結合，可以抑制開裂。對CoNi-基高溫合金成分進一步研究，對今后的AM應用具有廣闊的前景。新興的高通量實驗和計算工具現在能夠快速探索多維成分空間，以發現AM所需的合金。
(本平臺"常州精密鋼管博客網"的部分圖文來自網絡轉載，轉載目的在于傳遞更多技術信息。我們尊重原創，版權歸原作者所有，若未能找到作者和出處望請諒解，敬請聯系主編微信號：steel_tube，進行刪除或付稿費，多謝!)
