薄壁齒輪滲碳淬火變形的控制

薄壁齒輪在滲碳淬火過程中,通常會出現平面翹曲、橢圓變形,磨齒時由于齒面余量分配不均,導致齒面黑皮及磨削臺階;造成左右齒面硬化層不均、表面硬度下降,嚴重時導致齒輪報廢。為了解決這一問題,本文設計了水平裝爐與懸掛裝爐兩種方式,下文對滲碳淬火過程及變形數據進行了詳述。


1.工藝方法和過程

(1)齒輪參數  某齒輪產品參數如表1所示,簡圖如圖1所示。


表1 齒輪參數

Mn

Z

α

β

齒頂圓/mm

齒寬/mm

層深/mm

硬度HRC

齒輪精度/級

材質

4

138

20°

23°4′26″

608

80

0.9~1.2

58~62

6

20CrMnMo

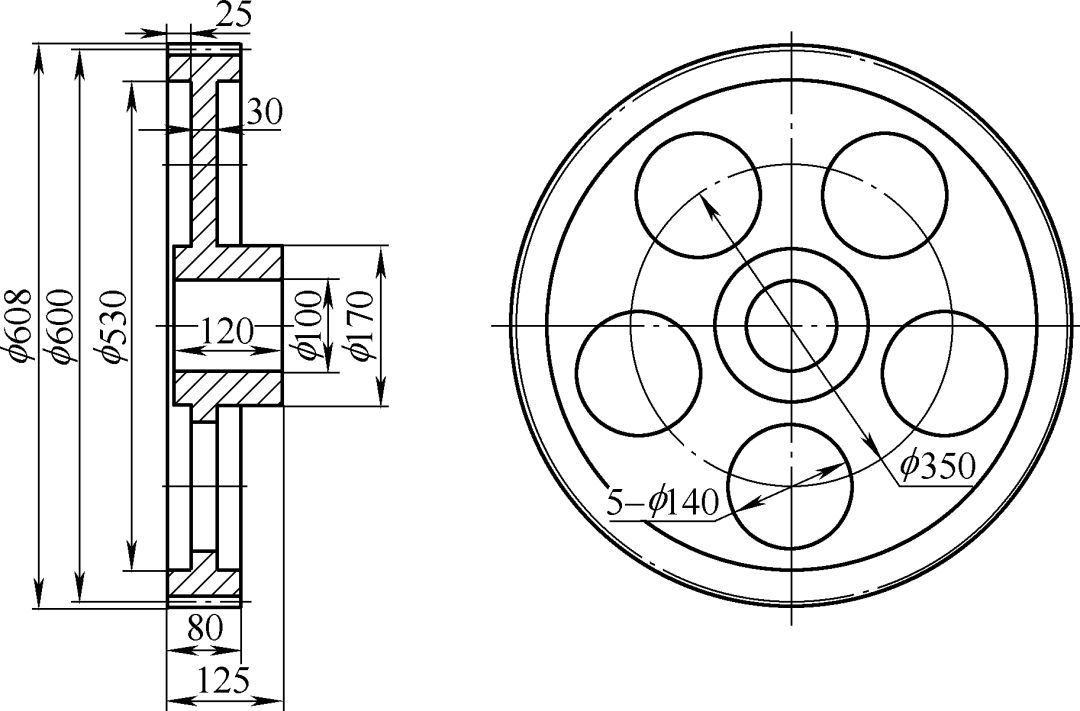

圖1 齒輪簡圖


(2)熱處理裝爐方式

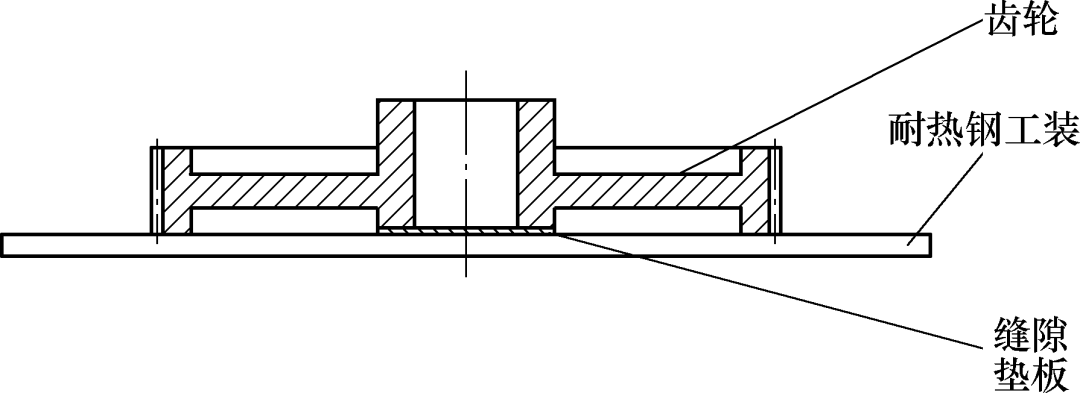

裝爐方式一:水平放置,如圖2所示。



圖2 水平放置示意


裝爐方式二:垂直懸掛放置,如圖3、圖4所示。



圖3 垂直懸掛示意



圖4  其他爐次垂直懸掛實物

(3)熱處理工藝曲線

如圖5所示,設備使用AICHELIN 5/2A 箱式爐。




圖5 熱處理工藝曲線


3.結果與分析

(1)金相、硬度梯度、表面硬度均合格

金相組織形態按照JB/T6141.3及GB/T3480.5 進行判斷如表 2所示。

表2  金相組織

K/級

Ar(%)

M/級

IGO/μm

F/級

2

15~20

2

18

3

(2)硬度梯度

如圖6所示,層深DC=1.219mm/HV550。




圖6  硬度梯度

(3)變形數據及磨齒情況

齒輪變形數據如表3所示。

表3  水平與懸掛放置滲碳淬火后節圓、端面跳動對比


件號

位置

90°

180°

270°

總跳動

水平放置

件1

節圓/mm

0.74

0.61

0.61

0.43

0.31

端面/mm

0

1.15

0.47

1.3

1.3

件2

節圓/mm

0.86

0.55

0.86

0.92

0.37

端面/mm

1

1.35

1.82

1.36

0.82

懸掛放置

件1

節圓/mm

0

0.01

0

0.02

0.02

端面/mm

0

0.03

0.03

0.07

0.07

件2

節圓/mm

0

-0.01

-0.01

0.05

0.06

端面/mm

0.01

-0.04

-0.04

0.18

0.22

水平放置零件由于翹曲變形,齒形、齒向、節圓跳動過大,引起磨齒余量分配出現負值,磨削后部分齒面留有黑皮,部分齒面磨削臺階十分明顯,最終報廢;懸掛放置齒輪變形小,磨齒余量分配均勻,磨削后無黑皮,無臺階。


(4)結果分析

水平放置由于齒輪邊緣懸空,滲碳過程輪緣自重引起蠕變,淬火瞬時,觸油截面積大,且下端面較上端面先入油;由于瞬時兩端面熱應力及相變應力不平衡,導致上端面凸起,齒輪翹曲過大;反觀懸掛放置,滲碳也存在高溫蠕變,但齒輪輪緣不承受較大彎矩,同時淬火時兩個端面平行入油,入油截面小,相變應力及熱應力平衡對稱,齒輪端面跳動及節圓跳動小于水平放置。


4.應用擴展

根據上述齒輪變形的原因分析,對于直徑1140mm的齒輪也進行了懸掛裝爐,也取得了十分良好的效果,齒輪參數如表4所示,裝爐如圖7所示,變形數據如表5所示。

表4   齒輪參數

Mn

Z

α

β

齒頂圓/mm

齒寬/mm

層深/mm

硬度HRC

齒輪精度/級

材質

8

137

20°

12°

1140

120

1.6~2.0

58~62

6

20CrMnMO



圖7  裝爐圖片

表5  4件齒輪端面、節圓跳動數據

件號

位置

90°

180°

270°

總變形

件1

節圓/mm

0.53

0.51

0.55

0.5

0.05

端面/mm

0.45

0.3

0.6

0.5

0.3

件2

節圓/mm

1

1

1.07

1

0.07

端面/mm

0.4

件3

節圓/mm

0.9

0.92

0.97

0.92

0.07

端面/mm

0.58

0.8

0.7

0.9

0.32

件4

節圓/mm

0.25

0.22

0.23

0.28

0.06

端面/mm

0.7

0.6

0.35

0.4

0.35



5.結語

(1)對于Φ600mm×80mm的薄壁齒輪通過懸掛裝爐使得滲碳淬火齒輪節圓跳動從平均0.34mm減小至0.04mm;端面平均跳動從1.06mm減小至0.15mm。


(2)對于Φ1140mm×120mm的薄壁齒輪通過懸掛裝爐使得滲碳淬火齒輪節圓跳動控制在0.07mm以內;端面跳動控制在0.40mm以下。


相關文章:

采用淬火壓模控制薄壁齒輪的淬火變形

薄壁內齒套滲碳淬火變形后如何處理?

熱處理:薄壁齒圈滲碳淬火畸變控制【案例分享】



作者:李小末,朱百智

單位:南京高速齒輪制造有限公司
