薄規(guī)格鋼卷的重退技術(shù)
1）問題的提出
在連退機組生產(chǎn)過程中經(jīng)常會出現(xiàn)由于平整機故障未平整、規(guī)格過渡性能不合格或爐內(nèi)銹蝕等原因，從生產(chǎn)線下線的產(chǎn)品必須進行重新退火才可放行，否則由于表面質(zhì)量或性能不符合要求而改判。
但是，不是所有規(guī)格的產(chǎn)品都能夠重新退火的，由于薄規(guī)格鋼卷退火難度大，基本不能進行重新退火處理。連退機組能夠進行重退火鋼卷的規(guī)格，根據(jù)鋼種的不同，允許的范圍也不同。在原有技術(shù)條件下，某機組就規(guī)定對于CQ料而言，將厚度小于0.5mm或厚度為0.5mm而寬度大于1120mm的帶鋼列為重退的“禁區(qū)”。但在實際生產(chǎn)過程中卻往往有為數(shù)可觀的在“禁區(qū)”范圍內(nèi)需要重退的不良產(chǎn)品出現(xiàn)，因此研究波規(guī)格產(chǎn)品的重退技術(shù)很有必要。
薄規(guī)格的涂油板難以穿帶、易于出現(xiàn)瓢曲缺陷、易于出現(xiàn)機械性能不合格等原因
2）穿帶困難問題的對策
厚度小于0.5mm或厚度0.5mm、寬度大于1120mm的薄（寬）規(guī)格的下線鋼卷，由于帶鋼表面涂有防銹油加上材質(zhì)變軟，在重退上卷時會出現(xiàn)打滑、穿行困難等問題。為了解決這一問題，車間規(guī)定有可能要重新退火的鋼卷，在下線前帶頭尾100米以內(nèi)不涂油，以方便重新退火時穿帶作業(yè)。3）重退時帶鋼溫度的確定
對于厚度小于0.5mm或厚度0.5mm、寬度大于1120mm的薄（寬）規(guī)格的下線鋼卷，進行重新退火時，根據(jù)不同的情況設(shè)定不同的退火溫度。a）對于未平整的鋼卷，如果第一次退火的溫度已經(jīng)達到或超過了生產(chǎn)計劃單中規(guī)定的工藝要求時，重新退火溫度應該小于等于生產(chǎn)計劃單中的工藝溫度；如果第一次退火的溫度低于生產(chǎn)計劃單中工藝要求的下限時，重新退火溫度應該按照生產(chǎn)計劃單中的工藝溫度執(zhí)行。b）對于因爐內(nèi)氧化重退的鋼卷，重退是為了將帶鋼表面的銹蝕還原，如果重退溫度偏高，必將造成晶粒的異常長大，帶鋼屈服強度的降低，性能不符合用戶要求。為此，對典型牌號0.5*1268BLC-JD3的下線卷進行了實驗，結(jié)果如下。表7-2-1 帶鋼經(jīng)過不同重退溫度下的屈服強度此牌號的屈服強度要求為200~260Mpa，從表1數(shù)據(jù)可以看出，隨著重新退火溫度的提高，帶鋼的屈服強度逐漸下降。當重退溫度為665℃時，屈服強度接近標準要求的下限；當超過690℃時，帶鋼的屈服強度僅為196Mpa，不符合標準要求。因此，對于因爐內(nèi)氧化重退的鋼卷的退火溫度規(guī)定小于等于670℃。
4）重退時速度的確定
由于薄板易于在爐內(nèi)出現(xiàn)熱瓢曲，一旦出現(xiàn)熱瓢曲問題，影響很大，因此選擇速度時必須首先保障不出現(xiàn)熱瓢曲，再此前提下，考慮其他因素。生產(chǎn)線速度決定了帶鋼在爐時間，而時間與溫度是互補的，可根據(jù)需要靈活掌握。a）對于機械性能偏低的重退卷，重點考慮機械性能問題。在一般采取與一次退火差不多的速度和溫度；b）對于因爐內(nèi)氧化重退的鋼卷，重點考慮還原問題，必須保證足夠的還原時間，必要時采取低溫度、慢速度來達到充分還原的效果；c）對于未平整的重退卷，重點是考慮平整問題，為了防止意外發(fā)生，一般采用較低的溫度，適當快的速度。5）重退時張力的確定
給帶鋼施加張力的目的是為了防止帶鋼走偏，張力帶來的最大影響是產(chǎn)生熱瓢曲問題。對于重退卷而言，由于經(jīng)過了第一次退火，屈服強度很低，產(chǎn)生熱瓢曲的危險性加大，不過屈服強度低也會改善帶鋼與輥子接觸的均勻性，加上板形比軋硬板好多了，走偏的危險減小。所以，可以采取比第一次退火更小的張力，一般為第一次退火時規(guī)定的80%~90%。
高強鋼卷的重退技術(shù)
1）問題的提出
在連退線生產(chǎn)高強鋼時，經(jīng)常在生產(chǎn)過程中出現(xiàn)帶鋼在爐內(nèi)氧化或平整機故障未平整等問題，必須進行重退才可以放行。由于高強鋼的材質(zhì)特性以及高的性能要求，對機組工藝參數(shù)控制要求較高，而重退技術(shù)更是難上加難，必須解決一系列技術(shù)難題。2）氧化色重卷退技術(shù)
a）重退的原因與難題
高強鋼退火板主要用于車體內(nèi)側(cè)板，厚度范圍通常為0.5-1.6mm，通常在低碳鋼中添加了P、Mn等元素形成強化機制，而P、Mn等元素屬于易氧化元素，和氧的結(jié)合力很強，在實際生產(chǎn)過程中容易產(chǎn)生氧化色，必須經(jīng)過重退消除氧化色后才可以放行。高強鋼重退必須解決焊接工藝、爐內(nèi)氣氛的控制和重退速度選擇等難題。b）焊接工藝的調(diào)整
帶鋼焊接必須要求帶鋼表面沒有氧化，才能保證焊接牢固，但因氧化重退的帶鋼表面不可避免地存在氧化物，因此焊接很為困難，必須通過工藝參數(shù)的調(diào)整了解決這一難題。經(jīng)過大量試驗結(jié)果表明，采取適當增加焊接電流，可以增加焊縫的強度，減少焊接缺陷。同時，為了防止虛焊，還必須加強焊縫質(zhì)量的檢查。為了防止氧化物黏附在焊輪上影響焊縫質(zhì)量，每次焊接完后必須進行焊輪修磨。c）爐內(nèi)氣氛的控制
為了保證高強鋼的氧化色在重退時得以還原，必須先控制好爐內(nèi)氣氛，保證爐氣的還原性，氫氣含量和爐壓保持上限，氧氣含量和露點保持下限。d）生產(chǎn)線速度的控制
氧化色重退時生產(chǎn)線速度必須合理選擇。若速度過快，可能會因為帶鋼在爐內(nèi)時間太短，表面氧化色得不到還原；若速度過低，則帶鋼組織發(fā)生變化，高強鋼性能達不到應有的要求。經(jīng)過試驗表明，生產(chǎn)線速度控制在正常工藝速度的90%為宜。3）未平整重退技術(shù)
a）帶鋼經(jīng)水冷輥冷卻后的板形特點
該連退線退火爐的快冷段采用了水冷輥技術(shù)，由于帶鋼在寬度方向上與水冷輥接觸的緊密度是不一樣的，所以冷卻以后的溫度也不一樣，根據(jù)多次觀察測量曲線發(fā)現(xiàn)，帶鋼溫度曲線呈“W”形，兩邊和中心部位溫度高，兩端1/4處溫度最低。因此，帶鋼在邊部有明顯的邊浪。b）未平整卷重退的難題
正常生產(chǎn)時，帶鋼經(jīng)過平整作用，可以消除邊浪，但是未平整的帶鋼就仍然有邊浪問題。這樣，在重新退火時，由于水冷輥作用造成的邊浪問題就是兩次疊加，板形更差，邊浪更加嚴重，在過時效段極易走偏，這是一大難題。c）重退時影響帶鋼邊浪的因素
為了尋找解決問題的原因，進行了退火溫度、張力和速度對邊浪影響的試驗，結(jié)果發(fā)現(xiàn)這三個因素對邊浪都有顯著的影響，特別是張力。d）重退時生產(chǎn)工藝的調(diào)整
由于退火溫度和生產(chǎn)線速度時根據(jù)產(chǎn)品的性能決定的，因此對帶鋼在快冷段的張力進行了調(diào)整，適當降低了張力設(shè)定值。經(jīng)過長期運行，基本滿足了產(chǎn)品質(zhì)量的需要。
薄板在緩冷段穩(wěn)定運行技術(shù)
1）問題的提出

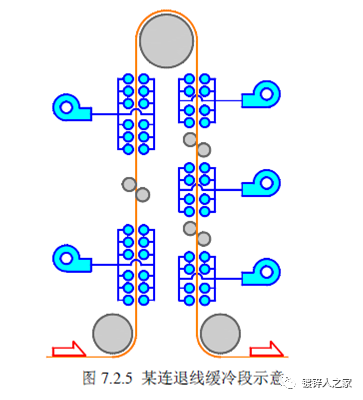

某連退線緩冷段如圖所示，有兩個行程，上行段有2組風箱、1對穩(wěn)定輥，下行段有3組風箱、2對穩(wěn)定輥。在生產(chǎn)薄板時，發(fā)現(xiàn)緩冷段運行很不穩(wěn)定，經(jīng)常出現(xiàn)帶鋼冷瓢曲斷帶、帶鋼刮風箱斷帶，以及穩(wěn)定輥壓印等問題。2）冷瓢曲問題的預防
a）發(fā)生原因分析
經(jīng)過事故報告統(tǒng)計分析，冷瓢曲主要出現(xiàn)在緩冷上轉(zhuǎn)向輥上，發(fā)生的原因主要是因為爐輥溫度低，而帶鋼溫度高，兩者溫度差較大，爐輥在長度方向上中部與兩端溫差也較大，形成的熱凸度較大，帶鋼受到的對中力較大，而帶鋼較薄，對中應力較大，超過其屈服強度時，就會產(chǎn)生冷瓢曲。b）采取措施分析
要解決冷瓢曲問題，在退火爐設(shè)計時可以采取很多措施，但在已經(jīng)建成的生產(chǎn)線，只能從操作方面著手。一方面可以增加帶鋼的屈服強度，另一方面可以減小爐輥凸度。但是，必須科學合理才能達到最佳效果，如果簡單地增加帶鋼的屈服強度，即降低帶鋼溫度，就必須增加風機的流量，特別是2號風機的流量增加了，就會造成大量的冷氣進入轉(zhuǎn)向輥爐室，增加爐輥凸度，形成兩者的矛盾。因此，必須統(tǒng)籌兼顧。c）解決問題的最佳方案
其實，對于薄板而言，緩冷能力是有些多余的。因此，最佳方案是，將1號、3號、4號、5號風箱開到最大，而盡量減小2號風機的負荷，2號風機盡量不開或小功率運轉(zhuǎn)，這樣就可以減輕緩冷爐室內(nèi)冷爐氣對爐輥室的影響，減小熱凸度，從而解決冷瓢曲問題。a）發(fā)生原因分析
經(jīng)過對幾起斷帶事故的帶鋼斷口進行仔細分析，都是帶鋼在邊部刮到風箱，撕開的。帶鋼為什么會擦到風箱呢？于是薄板生產(chǎn)時到窺視孔蹲守觀察，發(fā)現(xiàn)帶鋼的狀態(tài)很差，既有C形彎曲嚴重。可以想象，正是這種板形，造成了帶鋼接觸到風箱，并且造成刮傷斷帶。b）通過張力調(diào)整減小C形彎曲
解決C形彎曲問題主要通過調(diào)整張力來解決，帶鋼張力與帶鋼與風箱接觸問題有兩種傾向。張力過小時，帶鋼在風箱吹動下，產(chǎn)生飄動，極易刮到風箱；張力過大時，帶鋼產(chǎn)生C形彎曲，邊部位置偏移中心線，也會刮到風箱。因此，張力必須大小合適。本案例在設(shè)計張力時，是根據(jù)單位張力計算的，薄板是不是采取相同的單位張力，等比例地減小張力，還是要根據(jù)具體情況。從本案例的情況來看，是張力偏大，可以適當降低。c）通過擋板調(diào)整減小C形彎曲
帶鋼冷卻時的邊緣效應也會增加C形彎曲，由于帶鋼在寬度方向上邊部散熱快、中間散熱慢，所以帶有一定的中浪，也會導致C形彎曲。在這方面主要通過調(diào)整風箱擋板，增大風機風管中間的風量，減小邊部的風量，來減小帶鋼中部和邊部溫度差，就能到達減小帶鋼C翹的目的。d）問題的解決
于是，調(diào)板張力表，減小整薄在緩冷段的張力，并且增加冷卻風箱中部的開口度、減小邊部的開口度，在窺視孔觀察帶鋼的板形大幅度改善，再也沒有出現(xiàn)因此而斷帶的事故。
本文內(nèi)容來源于知鋼合作伙伴鍍鋅人之家，其團隊中的兩位冷軋涂鍍板卷專家（許秀飛、張雨泉）已入住知鋼專家平臺。
兩位專家的詳細介紹如下：
專 家 介 紹
許秀飛，教授級高級工程師，九三學社社員、重慶市涪陵區(qū)政協(xié)四屆常委，獲得全國鋼鐵工業(yè)勞動模范、重慶市有突出貢獻的中青年專家、重慶市工業(yè)先進個人等榮譽稱號，享受國務院特殊津貼，現(xiàn)任中冶賽迪高級咨詢師，建有重慶市組織部認定的專家工作室。
多次去POSCO研修汽車板生產(chǎn)技術(shù)，在長期的生產(chǎn)實踐中積累了豐富的經(jīng)驗，出版了《鋼帶熱鍍鋅技術(shù)問答》、《鋼帶連續(xù)涂鍍和退火疑難對策》、《高檔鋼板生產(chǎn)技術(shù)與控制》和《汽車板生產(chǎn)工藝與管理》四本專業(yè)著作。
主持起草國家標準7項、行業(yè)標準10項。主持完成的多項成果，分獲省部級科技進步獎一等獎2項、二等獎3項、三等獎2項。
張雨泉（ZhangYu Quan），男，1959年2月出生，教授級高級工程師，全國冷軋技術(shù)專家。
曾任武鋼股份有限公司冷軋總廠廠長，寶武集團鄂鋼強盛薄板公司總經(jīng)理，現(xiàn)任中國金屬學會冷軋板帶學術(shù)委員會（全國冷軋協(xié)會）副主任，寶鋼冷軋技術(shù)委員會常務委員。
從事冷軋技術(shù)、管理工作三十余年，赴蒂森克虜伯、奧鋼聯(lián)林茨鋼廠、新日鐵、英國塔塔等公司學習汽車板一貫制生產(chǎn)技術(shù)，自主開發(fā)冷軋轎車板年產(chǎn)量達300多萬噸，面板產(chǎn)量達40多萬噸，榮獲全國五一勞動獎章。著作《汽車板生產(chǎn)技術(shù)與管理》。
本文來源：知鋼網(wǎng)微信公眾號平臺
(本平臺"常州精密鋼管博客網(wǎng)"的部分圖文來自網(wǎng)絡(luò)轉(zhuǎn)載，轉(zhuǎn)載目的在于傳遞更多技術(shù)信息。我們尊重原創(chuàng)，版權(quán)歸原作者所有，若未能找到作者和出處望請諒解，敬請聯(lián)系主編微信號：steel_tube，進行刪除或付稿費，多謝!)
