鋼材及鋼管的酸洗分類及簡介
一、酸洗定義及分類
1、酸洗定義：酸類按照一定的濃度、溫度、速度，用化學的方法去除氧化鐵皮，稱為酸洗。
2、酸洗分類：
按酸的種類分：硫酸酸洗、鹽酸酸洗、硝酸酸洗、氫氟酸酸洗。酸洗必須根據(jù)鋼材的材質(zhì)選用不同的介質(zhì)，例如用硫酸和鹽酸酸洗碳素鋼，硝酸加氫氟酸的混合酸酸洗不銹鋼等。
按鋼材的形狀分：線材酸洗、鍛件酸洗、鋼板酸洗、帶鋼酸洗等。
按酸洗設備類型分：槽式酸洗、半連續(xù)酸洗、全連續(xù)酸洗、塔式酸洗
二、氧化鐵皮的去除方法
氧化鐵皮的去除方法：機械法、化學法和電化學法三大類
機械法：拋光法、滾磨法、高壓水沖洗法、刷光法、噴（拋）丸法、噴砂法、破鱗法等。
化學法：即采用酸、堿等化學物質(zhì)與鋼材表面的氧化鐵皮發(fā)生化學反應而去除氧化鐵皮。
電化學法：酸洗時將浸入酸溶液中的鋼材的兩邊通過電極通上直流電以加速氧化鐵皮的去除。
三、酸洗的主要形式
目前，世界上采用的鋼材鋼酸洗方法主要有三種：即單件鋼材酸洗法（鋼板酸洗法、單卷酸洗法、單捆線材酸洗法）、連續(xù)酸洗法和半連續(xù)酸洗法。
單件酸洗法是一種最原始、最簡單的酸洗方法，其特點是不需開卷，將整卷線材或松卷后的帶鋼鋼卷進行酸洗，然后再吊放到水池中沖洗。由于酸洗質(zhì)量差，生產(chǎn)效率低，尤其對環(huán)境的污染很大，目前被大力淘汰。
連續(xù)式酸洗是一種高產(chǎn)優(yōu)質(zhì)，發(fā)展較快的酸洗方法，它是通過在機組上設置焊機和活套裝置，使工藝段在換卷時不停機，保證機組連續(xù)運行，但機組長，設備復雜，投資較高。連續(xù)式酸洗線主要有兩種形式，分別是連續(xù)臥式酸洗機組和連續(xù)塔式酸洗機組。
半連續(xù)式酸洗是相對于單件式和連續(xù)式而言的，由于它不需設置焊機(或設置簡易焊機如縫合機等)和大容量活套，因此，在換卷時要停機，這種方法最適合于產(chǎn)量在20～90萬t/a的生產(chǎn)。

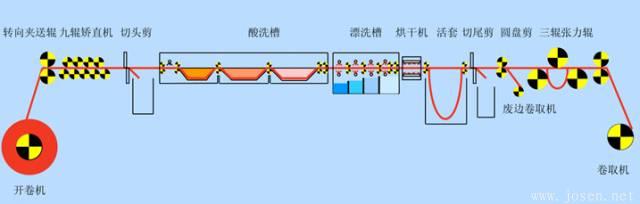

圖1 推拉式酸洗機組生產(chǎn)線布置簡圖

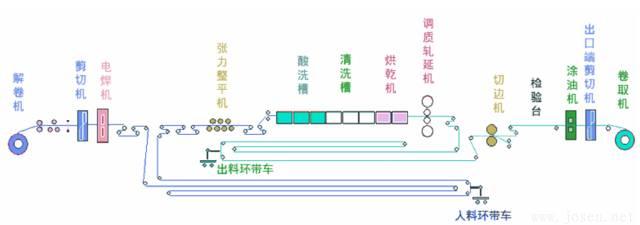

圖2 全連續(xù)酸洗機組生產(chǎn)線布置簡圖
隨著人民生活水平的提高，對環(huán)境的要求越來越高，高效無污染質(zhì)量好的去除氧化鐵皮的新技術新產(chǎn)線不斷涌現(xiàn)出來。
2013年7月20日，隨著一卷卷免酸洗的鋼卷在太原鋼鐵集團公司熱連軋廠順利下線，我國首條鋼卷表面免酸洗處理線正式投產(chǎn)。
據(jù)介紹，以往處理鋼卷表面要通過酸洗涂油來完成，生產(chǎn)成本高，又對環(huán)境造成一定污染，且廢酸的處理也成為很大難題。
新研發(fā)的免酸洗處理線，采用了EPS處理新技術，取消了鋼卷的酸洗環(huán)節(jié)，杜絕了廢棄物的產(chǎn)生，介質(zhì)全部循環(huán)利用，鋼卷表面更為清潔，且具有更強的抗腐性能。
EPS專利技術是在SCS技術基礎上發(fā)展而成，其基本原理是在密閉的空間內(nèi)，采用特殊的裝置，進行EPS處理，即由EPS工作介質(zhì)即鋼砂和水的混合物對板巻鋼板上下表面進行噴射處理，在一定噴射力的作用下去除鋼板表面的氧化物或氧化鐵皮，不殘留任何氧化物，因此，能使鋼板表面成為光滑，清潔的表面即所謂綠色表面。
四、酸洗的原理
酸洗是用化學方法除去金屬表面氧化鐵皮的過程，因此也叫化學酸洗。
帶鋼表面形成的氧化鐵皮（Fe203、 Fe304、Fe0）都是不溶解于水的堿性氧化物，當把它們浸泡在酸液里或在其表面上噴灑酸液時，這些堿性氧化物就可與酸發(fā)生一系列化學變化。

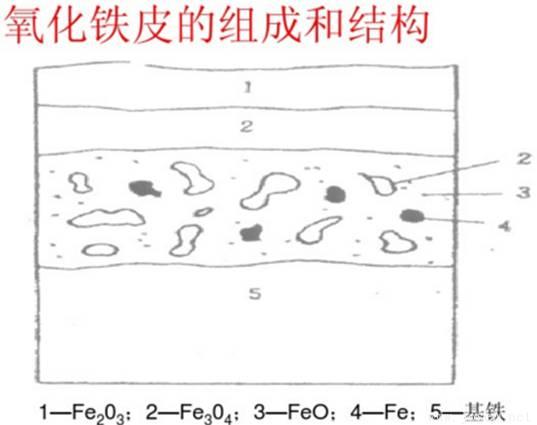

圖3 氧化鐵皮結(jié)構(gòu)圖
由于碳素結(jié)構(gòu)鋼或低合金鋼鋼材表面上的氧化鐵皮具有疏松、多孔和裂縫的性質(zhì)，加之氧化鐵皮在酸洗機組上隨同帶鋼一起經(jīng)過矯直、拉矯、傳送的反復彎曲，使這些孔隙裂縫進一步增加和擴大，所以，酸溶液在與氧化鐵皮起化學反應的同時，亦通過裂縫與孔隙而與鋼鐵的基體鐵起反應。也就是說，在酸洗一開始就同時進行著3種氧化鐵皮和金屬鐵與酸溶液之間的化學反應。
⑴ 氧化鐵皮與酸發(fā)生化學反應而被溶解（溶解作用）。
⑵ 金屬鐵與酸作用生成氫氣，機械地剝落氧化鐵皮（機械剝離作用）。
⑶ 生成的原子氫使鐵的氧化物還原成易于酸作用的亞鐵氧化物，然后與酸作用而被去除（還原作用）。
五、鹽酸酸洗和硫酸酸洗比較
酸洗介質(zhì)應用最為廣泛的是鹽酸和硫酸，但在實際生產(chǎn)上使用鹽酸酸洗占有更大的比例。從兩種介質(zhì)的特點上來說，鹽酸能溶解全部氧化鐵皮，而不產(chǎn)生酸洗殘渣。并且鹽酸基本上不腐蝕基體金屬，故酸洗后板面平滑、銀亮。
所以鹽酸酸洗法具有產(chǎn)品質(zhì)量好、生產(chǎn)能力高、金屬和酸的損失少、成本低等優(yōu)點。另外鹽酸酸洗的鐵損比硫酸酸洗低～20 % ，鹽酸酸洗鐵損量為酸洗帶鋼量的0.4%～0.5%，硫酸為0.6%～0.7%。鹽酸酸洗速率較高，為硫酸酸洗速率的2倍。
近年來，由于鹽酸廢酸回收處理技術的發(fā)展（也就是酸再生技術的發(fā)展），鹽酸酸洗法得到了較為廣泛的應用。
| |
|
? 請關注 微信公眾號: steeltuber. 轉(zhuǎn)載請保留鏈接: http://www.senlake.cn/Steel-Knowledge/gcjggdsxfljjj.html
|
