国产av新搬来的白领女邻居-国产av亚洲aⅴ一区二区-国产av亚洲第一女人av-国产av亚洲精品久久久久-国产av亚洲精品久久久久久-国产av亚洲精品久久久久久小说

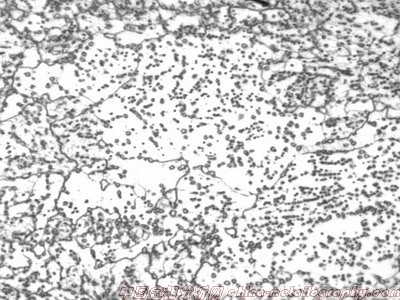

光學放大倍數(shù)：500×

圖號：42CrMo-01
浸蝕劑：4%硝酸酒精

材料及狀態(tài)：42CrMo鋼

處理：球化退火

組織及說明:球化珠光體

圖號：42CrMo-02

浸蝕劑：4%硝酸酒精

材料及狀態(tài)：42CrMo鋼

處理：鍛造后正火處理

組織及說明：片狀珠光體+沿晶分布的鐵素體

光學放大倍數(shù)：500×

光學放大倍數(shù)：500×

圖號：42CrMo-03
浸蝕劑：4%硝酸酒精

材料及狀態(tài)：42CrMo鋼

處理：調(diào)質(zhì)處理

組織及說明:保持馬氏體位向的回火索氏體。

圖號：42CrMo-04

材料及狀態(tài)：42CrMo鋼       處理：調(diào)質(zhì)處理

儀器：透射電子顯微鏡

組織及說明:42CrMo鋼調(diào)質(zhì)處理TEM金屬薄膜組織 。TEM金屬薄膜組織,細小的析出碳化物沿不同取向的馬氏體片及晶界析出 。

圖號：42CrMo-05

浸蝕劑：

材料及狀態(tài)：42CrMo鋼

處理：調(diào)質(zhì)處理

組織及說明：沖擊試樣斷口。解理斷口微觀形貌。

Bar = 20μm

Bar = 20μm

圖號：42CrMo-06
浸蝕劑：

材料及狀態(tài)：42CrMo鋼

處理：調(diào)質(zhì)處理

組織及說明:沖擊試樣斷口。解理斷口微觀形貌。
