鋼管內徑百分表的使用方法及工作原理

精密鋼管內徑百分表的使用方法及工作原理

精密鋼管內徑百分表介紹及工作原理

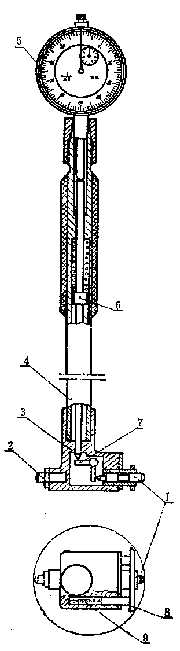

內徑百分表是內量杠桿式測量架和百分表的組合,如圖1-1所示。用以測量或檢驗零件的內孔、深孔直徑及其形狀精度。內徑百分表測量架的內部結構,由圖1-1可見。

在三通管3的一端裝著活動測量頭1,另一端裝著可換測量頭2,垂直管口一端,通過連桿4裝有百分表5。

活動測頭1的移動,使傳動杠桿7回轉,通過活動桿6, 推動百分表的測量桿,使百分表指針產生回轉。

由于杠桿7的兩側觸點是等距離的,當活動測頭移動1mm時,活動桿也移動1mm, 推動百分表指針回轉一圈。

所以,活動測頭的移動量,可以在百分表上讀出來。兩觸點量具在測量內徑時,不容易找正孔的直徑方向,定心護橋8和彈簧9就起了一個幫助找正直徑位置的作用,使內徑百分表的兩個測量頭正好在內孔直徑的兩端。

活動測頭的測量壓力由活動桿6上的彈簧控制,保證測量壓力一致。內徑百分表活動測頭的移動量,小尺寸的只有0~1mm,大尺寸的可有0~3mm,它的測量范圍是由更換或調整可換測頭的長度來達到的。因此,每個內徑百分表都附有成套的可換測頭。

國產內徑百分表的讀數值為0.01mm,測量范圍有 10~18;18~35;35~50;50~100;100~160mm;160~250;250~450。

用內徑百分表測量內徑是一種比較量法,測量前應根據被測孔徑的大小,在專用的環規或百分尺上調整好尺寸后才能使用。

調整內徑百分尺的尺寸時,選用可換測頭的長度及其伸出的距離 (大尺寸內徑百分表的可換測頭,是用螺紋旋上去的,故可調整伸出的距離,小尺寸的不能調整 ),應使被測尺寸在活動測頭總移動量的中間位置。

內徑百分表的示值誤差比較大,如測量范圍為35~50mm的,示值誤差為±0.015mm。為此,使用時應當經常的在專用環規或百分尺上校對尺寸(習慣上稱校對零位),必要時可在如圖4-3所示的由塊規附件裝夾好的塊規組上校對零位,并增加測量次數,以便提高測量精度。

內徑百分表的指針擺動讀數,刻度盤上每一格為0.01mm,盤上刻有100格,即指針每轉一圈為1mm。

內徑百分表的使用方法及工作原理



二 內徑百分表的使用方法

內徑百分表用來測量圓柱孔,它附有成套的可調測量頭,使用前必須先進行組合和校對零位。組合時,將百分表裝入連桿內,使小指針指在0~1 的位置上,長針和連桿軸線重合,刻度盤上的字應垂直向下,以便于測量時觀察,裝好后應予緊固。

粗加工時,最好先用游標卡尺或內卡鉗測量。因內徑百分表同其它精密量具一樣屬貴重儀器,其好壞與精確直接影響到工件的加工精度和其使用壽命。粗加工時工件加工表面粗糙不平而測量不準確,也使測頭易磨損。因此,須加以愛護和保養,精加工時再進行測量。

內徑百分表的使用方法及工作原理

內徑百分表的使用方法及工作原理

 圖1-2 用外徑百分尺調整尺寸

測量前應根據被測孔徑大小用外徑百分尺調整好尺寸后才能使用,如圖1-2所示。在調整尺寸時,正確選用可換測頭的長度及其伸出距離,應使被測尺寸在活動測頭總移動量的中間位置。

測量時,連桿中心線應與工件中心線平行,不得歪斜,同時應在圓周上多測幾個點,找出孔徑的實際尺寸,看是否在公差范圍以內。圖1-3所示。

內徑百分表的使用方法及工作原理

內徑百分表的使用方法及工作原理

內徑百分表的使用方法及工作原理

圖1-3 內徑百分表的使用方法
