我國鍋爐用鋼標準發展史及中外牌號簡介
GB/T713-2014鍋爐和壓力容器用鋼板是我國鍋爐和壓力容器方面的專用產品標準，該標準自1963年后首次發布以來歷經60多年的發展，發生了巨大的變化，為我國的國民經濟建設發揮了巨大作用。
鍋爐作為壓力容器設備中的一種，在服役過程中往往承受一定的壓力和溫度，是國民經濟建設中重要的設備，2008年，我國將鍋爐用鋼與壓力容器用鋼合并為一個標準，即《鍋爐和壓力容器用鋼板》。
該標準涉及的鋼板廣泛應用于工業與民用領域鍋爐、化工原料儲罐、石油和液化天然氣儲罐等承壓容器方面。以火力發電為主的電站，鍋爐更是關鍵設備之一，隨著發電效率的提高，鍋爐用鋼也得到大力發展。
1、我國鍋爐用鋼板的執行標準
我國的鍋爐按用途分為工業鍋爐和電站鍋爐兩大類。工業鍋爐通常是工業企業用于供熱，屬小型鍋爐，其所用鋼材為普通碳素結構鋼和低合金結構鋼。電站鍋爐屬大、中型鍋爐，對鋼材質量有特殊要求，一般要求具有優良綜合性能的合金鋼來制造。GB/T713-2014其適用范圍是用于鍋爐和中常溫壓力容器的承壓元件，鋼板厚度為3mm~250mm。該標準中共有12個牌號，鋼種可分為碳素鋼、低合金高強鋼和耐熱鉻鉬鋼三類。
2、我國鍋爐用鋼板標準GB/T713的發展歷史
為加快國民經濟建設，從上世紀50年代開始，我國組織多個部門（冶金、電力、科研院所和生產企業）開展了大量的鍋爐和壓力容器用鋼板的研究，并制定了我國鍋爐用鋼板的第一個標準GB713-63，標準名稱為《制造鍋爐和火箱用熱軋?zhí)妓劁摪寮夹g(shù)條件》。
在制訂標準時，將鍋爐用鋼和壓力容器用鋼是分開制訂的，這主要是參照前蘇聯標準的制訂原則。經過近60年的發展，到目前為止該標準共進行了6次修訂。歷次版本情況如下：GB713-63、GB713-72、GB713-86、GB713-1997、GB713-2008（將GB713-1997與GB6654-1996合并修訂）、GB/T 713-2014。（其中在1965年修訂過，但仍是使用GB713-63版本號。）
關于該標準的名稱，在修訂2008版時，修訂組經過反復考慮并綜合國外壓力容器標準的名稱，才最終確定現在的名稱。同類產品，有些國家叫鍋爐及壓力容器用鋼板，如法國NFA36－205（1982）鍋爐及壓力容器用碳素鋼及碳錳鋼，前蘇聯гO(shè)CT5520－79鍋爐及壓力容器用碳素鋼、低合金鋼和合金鋼板，日本JIS G 3119:1987鍋爐及其他壓力容器用錳鉬鋼和錳鉬鎳鋼。
考慮到國內鍋爐和壓力容器分開制定標準多年，大家已成習慣，草案初稿將標準名稱暫為“鍋爐及壓力容器用鋼板”，這樣各方都好接受。后來按照鍋容標委意見，改為“承壓設備用鋼板”。
征求意見時，有些單位提出還是叫“鍋爐及壓力容器用鋼板”好，意見不統一，經有關主管部門協商，送審稿的名稱又改為“鍋爐和壓力容器用鋼板”，并得到審定會的同意。因此，“鍋爐和壓力容器用鋼板”標準名稱一直沿用至今。
由于鍋爐鋼板標準屬于重要用途的產品標準，安全可靠性嚴，制造技術難度高，而且產量比較大。隨著我國鋼鐵行業的生產技術和產品質量的不斷提高，鍋爐鋼板標準也在逐步采用國際先進標準，使標準水平不斷提高。
歷次版本修訂主要變化情況如表1。
表1 GB713歷次版本主要修訂變化情況
由上表可看出，經過60多年的發展，鍋爐用鋼板標準從最初的4個牌號發展到現在的12個牌號，產品牌號的命名規則從2008版開始采用新的命名規則，標準技術水平也得到極大的提高，從而也反映了我國鋼鐵工業的技術進步。
特別需要說明的是在2008版修訂時，標準GB/T713－2008《鍋爐和壓力容器用鋼板》是由GB713－1997《鍋爐用鋼板》和GB6654—1996《壓力容器用鋼板》兩個標準進行合并修訂而成的。
在該標準中引進國際國外標準中通用的、典型的國內已經生產使用的牌號（14Cr1MoR和12Cr2Mo1R），淘汰原標準中性能差的、用戶不滿意的牌號（如15MnVR、15RMnVNR和22Mng）；這反映了當時國內冶煉和軋鋼技術進步，另外標準中普遍降低硫、磷等雜質含量，進一步提高了鋼的純凈度和性能指標，不斷地完善和提高標準水平，以滿足市場需要。
為反映我國鋼鐵工業技術的進步，下列兩個表為我國GB713-63中20g和GB/T713-2014中Q245R（2008版由20g修訂的牌號）兩個牌號的化學成分比較和性能比較。
表2 -20g（63版）和Q245R（2014版）化學成分
圖1-20g（63版）性能

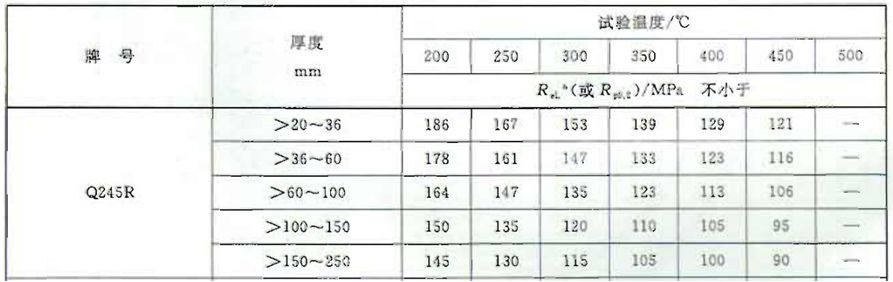

表3-Q245R性能（2014版）
從以上20g和Q245R兩個牌號和化學成分和性能比較來看，經過約60年的發展，鍋爐用鋼板的技術水平已經發生了巨大的變化，也體現了我國鋼鐵工業的技術進步。
3、與GB/T713-2014對應的國外主要標準
壓力容器用鋼板方面國外發達國家起步早，已經形成比較全面的品種范圍，美國、日本以及歐洲一些國家在鍋爐和壓力容器用鋼行業內處于技術領先地位。
國際上主流的標準有ISO9328-2:2004《壓力容器用鋼板 第2部分》，EN 10028-2:2009《壓力容器用鋼板，第2部分》；
美國機械工程師協會ASME在壓力容器方面的標準有9個，其中1個是通用標準為ASME SA20/20M，另外是8個產品標準，分別是ASME SA202/202M， ASME SA204/204M，ASME SA209/209M等，這8個標準主要是按成分和使用溫度區分；美國材料與試驗協會ASTM 在壓力容器方面有30多個標準，如A738/738M，ASTM A612/612M，ASTM A737/737M等；
日本在此方面有11個標準，如JIS G 3103:2012《鍋爐和壓力容器用碳鋼和鉬合金鋼厚板材》，JISG4109:2013《鍋爐和壓力容器用鉻鉬合金鋼板》，JIS G3115:2005 《中溫設備壓力容器用鋼板》，JIS G3116:2005 《壓力容器用鋼薄板、板及鋼帶》等。
表4 主要國家地區壓力容器用鋼板部分標準
| |
|
